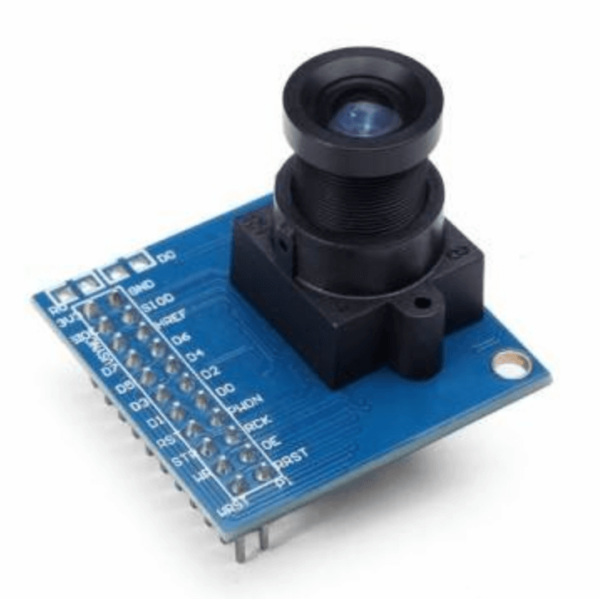

OV7670 Color Camera 攝像/攝影模組 For Arduino 帶 AL422 FIFO，帶LD0，有源晶振

商品說明 帶24MHZ有源晶振 帶OV7670必須的2.8V 穩壓LDO 不帶FIFO的攝像頭和帶FIFO攝像頭的區別： 帶FIFO的攝像頭比不帶的多了個3M的緩存，可將採集的數據暫存在這個緩存中，使用時讀取緩存中的圖像數據即可，因此可減少對單片機採集圖像數據時對MCU速度的要求。 OV7670 FIFO攝像頭，將圖像傳感器和圖像緩衝器件AL422B有機結合，解決了低端單片機圖像採集的速度瓶頸問題。 OV7670圖像感測器，體積小、工作電壓低，提供單片VGA攝像和影像處理器的所有功能。通過SCCB匯流排控制，可以輸出整幀、子採樣、取視窗等方式的各種解析度8位元影響資料。該產品VGA圖像最高達到30幀/秒。用戶可以完全控制圖像品質、資料格式和傳輸方式。所有圖像處理功能過程包括伽瑪曲線、白平衡、飽和度、色度等都可以通過SCCB介面編程。OmmiVision圖像感測器應用獨有的感測器技術，通過減少或消除光學或電子缺陷如固定圖案雜訊、托尾、浮散等，提高圖像品質，得到清晰的穩定的彩色圖像。 高靈敏度適合低照度應用 低電壓適合嵌入式應用 標準的SCCB介面，相容I2C介面 RawRGB,RGB(GRB4:2:2,RGB565/555/444),YUV(4:2:2)和YCbCr(4:2:2)輸出格式 >支持VGA,CIF,和從CIF到40×30的各種尺寸 VarioPixel子採樣方式 自動影響控制功能包括：自動曝光控制、自動增益控制、自動白平衡，自動消除燈光條紋、自動黑電平校準.圖像品質控制包括色飽和度、色相、伽瑪、銳度ANTI_BLOOM ISP具有消除雜訊和壞點補償功能 支援圖像縮放 鏡頭失光補償 50/60Hz自動檢測 飽和度自動調節（UV調整） 邊緣增強自動調節 降噪自動調節 OV7670 image sensor,small size,low voltage,providing single-chip VGA camera and image processor for all functions. By SCCB bus control ,you can output the entire frame , sub-sampled , taking a variety of windows , etc. Resolution 8 affect the data .The product is VGA images up to 30 frames / sec High sensitivity suitable for illumination applications Low voltage suitable for embedded applications Standard SCCB interface, compatible with I2C Interface RawRGB, RGB (GRB4: 2:2, RGB565/555/444), YUV (4:2:2) and YCbCr (4:2:2) output format 關鍵參數 感光陣列640X480 IO電壓2.5V to 3.3V 功耗工作60mW/15fpsVGAYUV 休眠<20μA 溫度操作-30℃到70℃ 穩定工作0℃到50℃ 輸出格式（8位） YUV/YCbCr4:2:2 RGB565/555/444 GRB4:2:2 Raw RGB Data 光學尺寸1/6″ 視場角25° 最大貞率30fps VGA 靈敏度1.3V/(Lux-sec) 信噪比46 dB 動態範圍52 dB 流覽模式逐行 電子曝光1行到510行< 圖元面積3.6μm x 3.6μm 暗電流12 mV/s at 60℃ Arduino 範例與教學 http://forum.arduino.cc/index.php?topic=159557.0 https://github.com/ArduCAM/Arduino/blob/master/ArduCAM/examples/REVC/ArduCAM_OV7670_Camera_Playback/ArduCAM_OV7670_Camera_Playback.ino
